功能概述

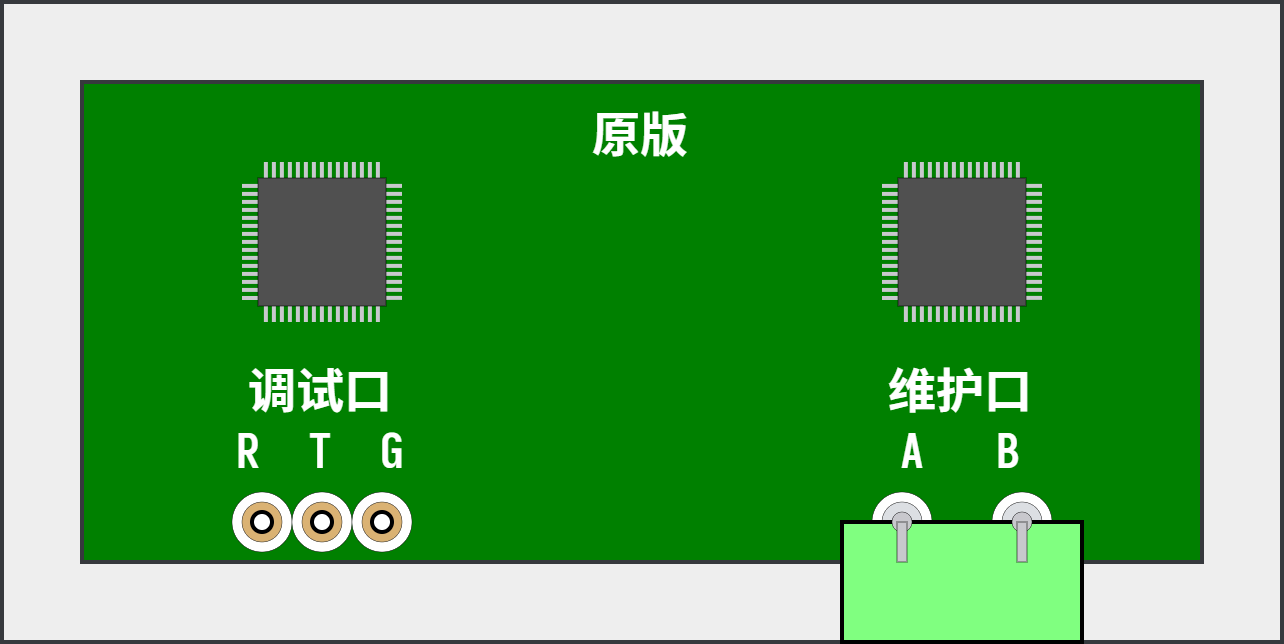

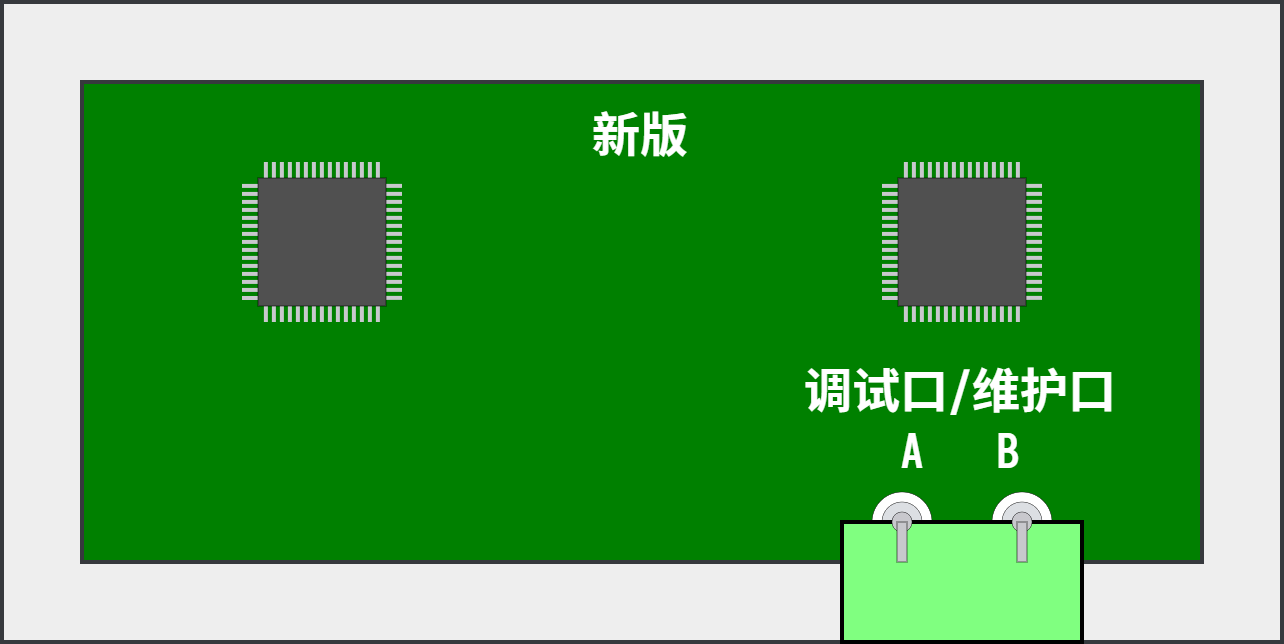

在设计 MCU 类的产品时，除了 485/232 等对外接口外，我们通常还会在板卡内部预留一个调试串口用于控制台交互，以便排查问题。但是一旦装上产品外壳，这个调试口就不方便使用了。其实我们完全可以让控制台与 485 收帧分时复用同一个串口，这样既可以在不拆外壳的情况下使用控制台调试，又能节省一个串口外设，效果图如下：

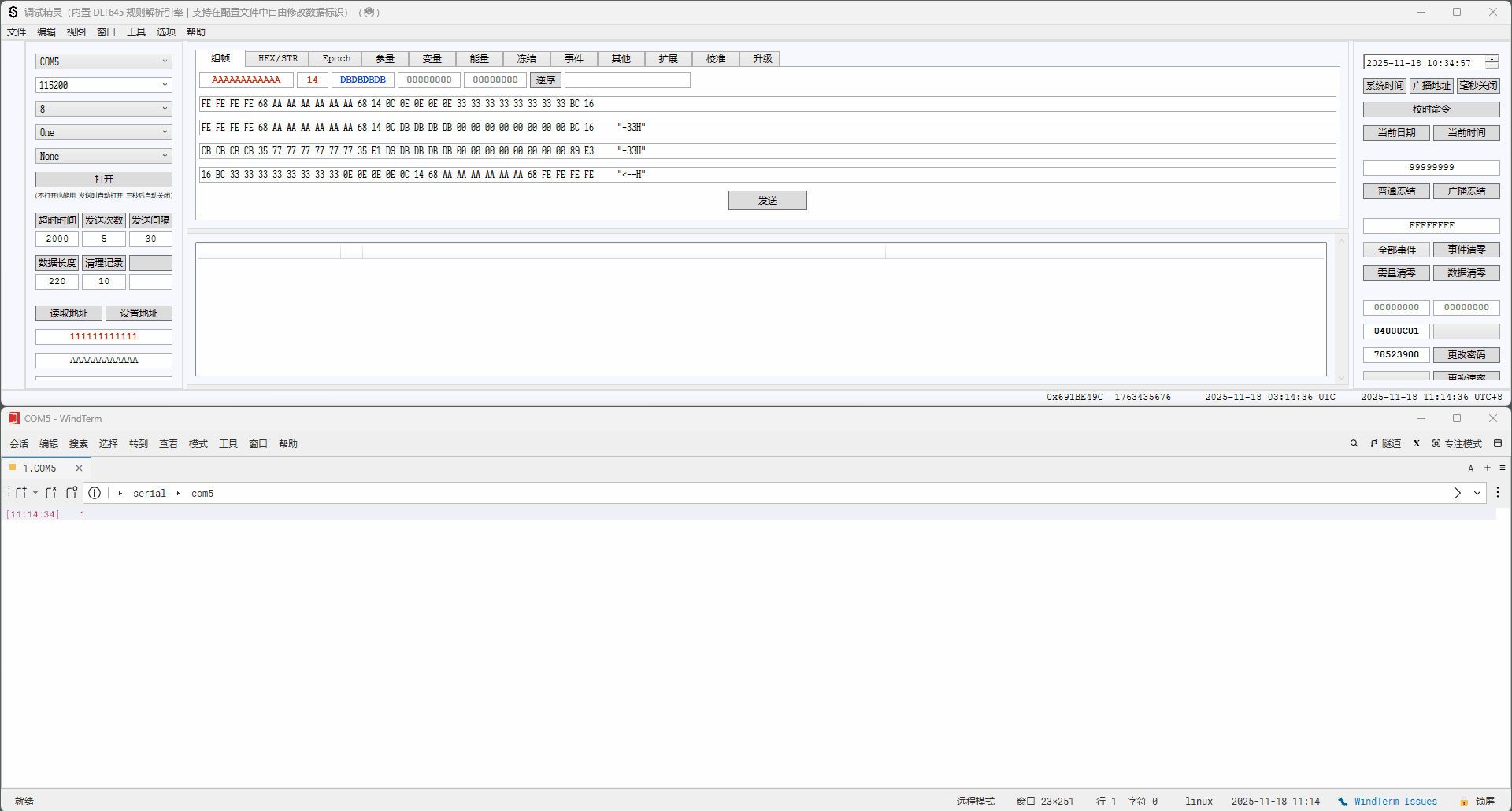

功能演示

串口（485）默认工作在 DLT645 收帧模式，如果收到 DataId = 0xDBDBDBDB 的设置帧，则切换到控制台交互模式，在控制台中执行 console_disable 命令可以切回 DLT645 收帧模式。

实现原理

方式一

我这里控制台和 DLT645 注册的是两个不同的 485 设备，所以可以直接挂起 DLT645 处理线程，如果你使用的是同一个 485 设备，则要通过修改 rx_indicate 回调函数的方式实现，详见方式二。

控制台接管串口
void console_enable(void)
{
    finsh_set_device(rt_console_get_device()->parent.name);
    rt_thread_suspend(dlt645_thread); rt_schedule();
}
DLT645接管串口
void console_disable(void)
{
    rt_thread_resume(dlt645_thread);
}
MSH_CMD_EXPORT_ALIAS(console_disable, console_disable, console disable.);

方式二

控制台接管串口
void console_enable(void)
{
    finsh_set_device(rt_console_get_device()->parent.name);
}
DLT645接管串口
void console_disable(void)
{
    rt_device_set_rx_indicate(rt_console_get_device(), rs485_recv_ind_hook);
}
MSH_CMD_EXPORT_ALIAS(console_disable, console_disable, console disable.);
